關于Bartels Mikrotechnik GmbH
Bartels公司1996年成立,總部位于德國多特蒙德。專業微流控領域輸送氣體/液體微泵,在生命科學、制藥、醫療診斷等領域廣泛使用。目前我們已經為近百個企業和高校提供微流控系統的解決方案。
原理介紹
壓電微泵是隔膜泵的一種。與傳統的隔膜泵使用電機作為驅動源不同,壓電泵采用壓電陶瓷作為驅動源。當給壓電陶瓷施以電壓時,它會發生變形,從而帶動隔膜變形振動。連接在泵的腔體的截止閥控制著泵的介質的流向。在一秒鐘之內,微泵做著幾百次這樣的變形循環,通過壓電陶瓷+隔膜+止回閥的配合,從而實現泵送的目的。在實際應用中壓電微泵的性能會隨著可變因素(電壓,頻率,背壓)的變化而變化。由于采用了壓電陶瓷為驅動源,壓電微泵可以實現小型化,具有較小流量范圍,標準流量通常在6ml/min左右。

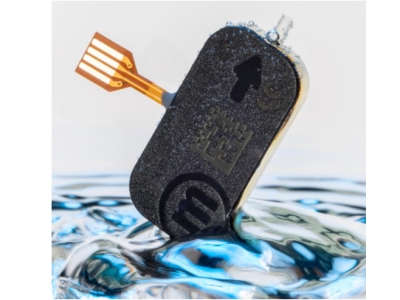

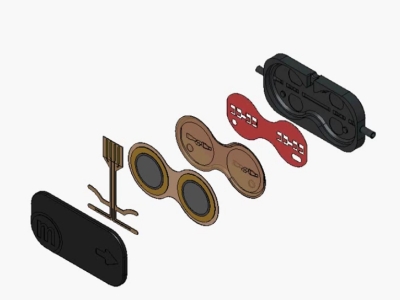

Bartels微型泵采用壓電蜂鳴器的容積式微型雙室薄膜泵。逐層(疊層)結構,在激光焊接過程中,塑料材料通過激光熔化,各部分部件結合后只有PPSU材質與流體接觸,穩定堅固科學安全。
Bartels微泵一體式結構可滅菌。每個泵都有兩個壓電陶瓷進行工作,這種節省空間和能源的設計非常具有成本效益和多功能性。

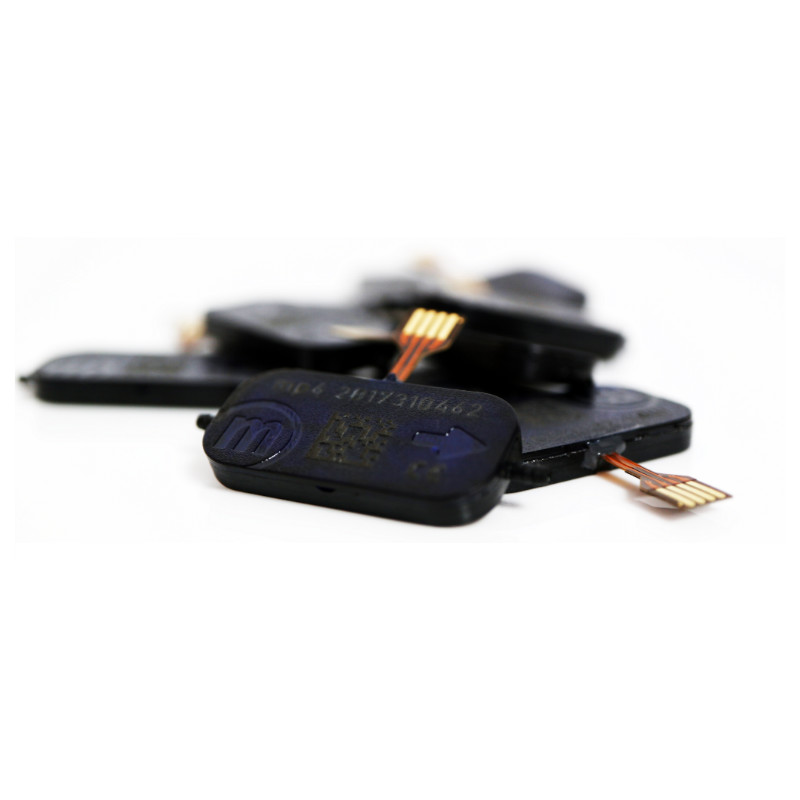

產品參數與特點
體積:30 ×15 × 3.8mm —— 體積小巧
重量:2g—— 容易搭配
接觸材質:PPSU —— 安全可靠
工作溫度:0-70 ℃ —— 適應性強
流速調節 —— 軟件控制
開源設計—— 方便集成
批量采購 —— 價格低廉
堅固耐用:5000h —— 性價比高

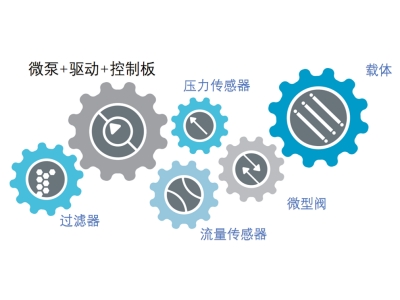

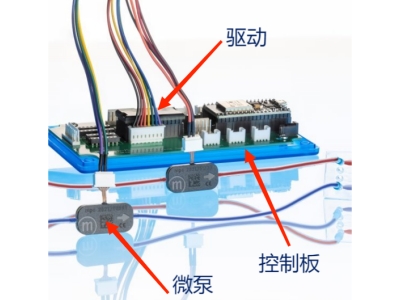

Bartels微泵產品是集成式的解決方案:以Bartels微泵+驅動為主體,輔助以控制板、液體/氣體流量計+阻尼器、壓力感受器、氣泡去除器、過濾器、支架、終端等等各個部分組成的整體解決方案,我們可以根據自己的需求在整個系統內增刪各個部分以契合我們的實驗操作。
4個應用套裝
細胞培養套裝 | 液滴生成套裝 | 液體分配套裝 | 流體混合套裝 |

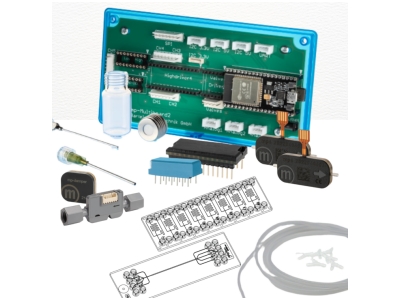

6個評估套裝
入門基礎套裝 | 流量控制軟件套裝 | 全方位高級套裝 |
實驗室微泵套裝 | 定制套裝 |
應用領域

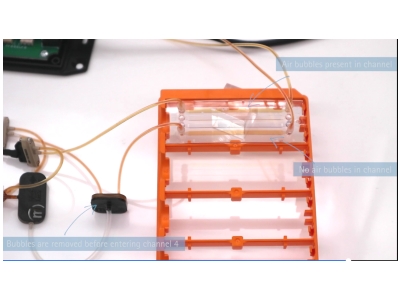

1-細胞培養
細胞作為最基本的生命系統,構成了更大、更復雜的系統。細胞培養環境應盡可能接近真實條件才能讓我們的實驗更科學有效。Bartels套裝可以模擬這一環境,在套裝基礎上只需要添加細胞和培養基就可以開始細胞培養過程,微流控系統的動作不會影響細胞的生長行為。此外,微流體芯片作為微生物反應器為高通量應用提供了機會,擴展性和并行化也十分容易,包括以微流控芯片為主體,開發類似SPR、數字PCR、流式細胞儀等檢測設備的應用,我們可以提供解決方案。
2-微液滴

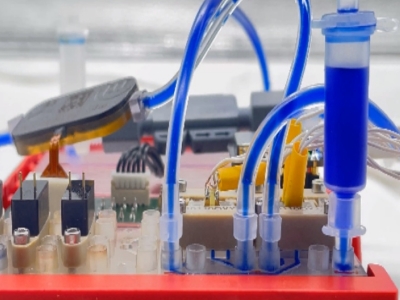

根據應用生成指定尺寸的微液滴是一個重要又復雜的課題,均勻連續的微液滴和后續液滴可視化都是客戶需求。我們提供Bartels液滴套件的解決方案:控制板配有驅動、微泵、流量傳感器+阻尼器、儲液器、微流體芯片等各個模塊,組成全方面、多功能的微液滴解決方案,其中微泵和驅動必備,其他模塊均可根據需求替換省略或獨自開發,整個系統開放包容易于整合,是低成本的完美解決方案。
3-微流體分配
微流體分配是一種非接觸式精確體積分配的先進技術,它將微流體原理與噴射技術相結合,使用精確的流量傳感器進行調節,在沒有物理接觸的情況下從微型噴嘴噴射小體積流體。其優點包括精度高、非接觸、快速、靈活、浪費少、自動化兼容性高和可定制,不同噴嘴直徑可以自由測試類水液體以及粘度更高的液體。這種創新解決方案被用于制藥、生物技術、電子和診斷等行業。
4-微流體混合
流體混合是將兩種不混溶的流體按照比例均勻混合,在生物技術診斷、生物傳感、DNA分析和測序、流動化學以及微反應等應用都有重要作用。在宏觀流體學中,湍流導致交叉流動加速混合。使用攪拌類似的主動混合方法可以高效完成混合過程;在微流體中,層流通常以擴散原理為主。過程緩慢需要長的流動通道,所以會導致微流體的特性變得不可控。對此,科學家們開發了人為引入交叉流的方式,在微流體的領域也可以進行主動混合。流體混合套裝可以幫我們快速簡單地了解微流體中的一般混合行為,并演示三種被動混合原理。
